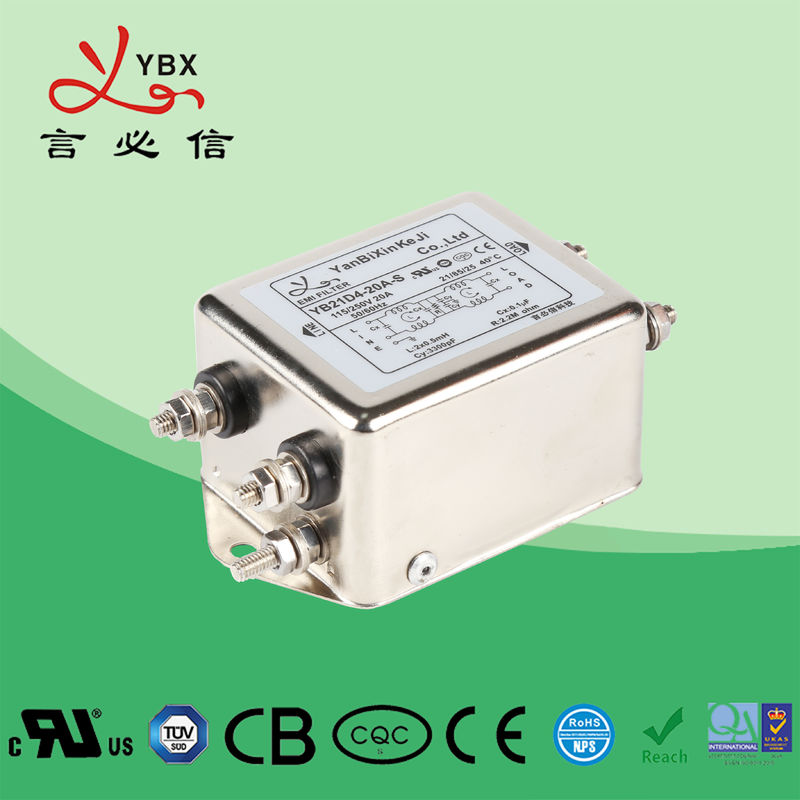

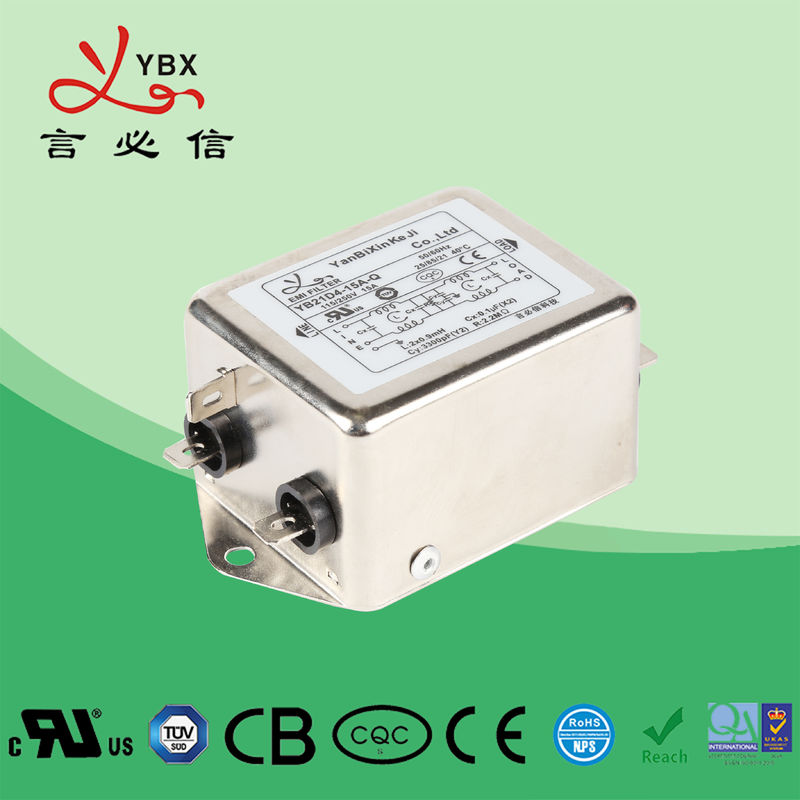

산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC

원래 장소 중국
브랜드 이름 YBX
인증 cUL, TUV, CQC, CE, ROHS
모델 번호 YB22D4-15A-Q
최소 주문 수량 50pcs
가격 Negotiable
포장 세부 사항 56.5*28.5*22.5CM
배달 시간 20-25 일
지불 조건 티 / T는, 패 / C 조
공급 능력 달 Ac 220V 다목적 소음 여과기 당 10000 조각/조각

무료 샘플 및 쿠폰을 받으려면 저에게 연락하십시오.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
품목 YB22D4-15A-Q 현재 1A-20A
전압 250VAC 빈도 50/60Hz
전달 함수 저역 MOQ 50pcs
유형 EMI 필터 포장 유형 지상 산
하이 라이트

emc 선 여과기

,

활동적인 EMI 필터

메시지를 남겨주세요
제품 설명



산업 신청을 위한 YB22D4 20A EMI EMC 여과기 250VAC 동력선 여과기



기술 명세:



품목 동력선 여과기
모형 동력선 여과기 YB-D
전달 함수 저역
포장 유형 지상 산
명목상 중심 주파수 10K-30MHZ
삽입 손실 60~90dB
입력 임피던스 50Ω
정격 전압 115V/250V
정격 현재 1~10A
환경 온도 40°C
온도 편차 25 / 085/21
동작 주파수 50/60HZ
라인-투-라인 1450VDC
배경에 선 2250VDC
최대 누설 현재 최대 250VAC/60HZ 0.8mA
MOQ 50pcs
가격 USD2~9.8/Meter
리드타임 5~20 평일



특징:



--  YB22는 좋은 미분과 일반 형태 묽게함과 더불어 이단식에게 거르기, 디자인했습니다;



--  각종 끝 선택권은 당신이 선정하는 것을 허용합니다;



--  다른 고객의 EMC 시험을 만나는 다양한 부속 및 조합이 있습니다.



전형적인 신청:



1. 전기와 전자 장비



2. 의료 기기



3. 자료 통신 장비



4. 사무 자동화 장비



지명의 규칙:



YB 22 E4 - 10A - Q (R 5)

            ¦ ¦ ¦ ¦ ¦ ¦

     선택 회로 케이스 현재 연결



표로 만들:



모형 아니. 정격 현재
@40°C

끝 Options*

누설 현재 250V/50Hz 전기 개략도

정격 전압 (V) 동작 주파수 (Hz)


YB22E4-1A 1A~4A Q S W





















<0>

Fig.1





















115/250V





















50/60Hz

YB22E4-6A 6A Q S W Fig.1
YB22E4-8A 8A Q S W Fig.1
YB22E4-10A 10A Q S W Fig.1
YB22E4-15A 15A Q S - Fig.1
YB22D1-1A 1A~4A Q - W Fig.1
YB22D1-6A 6A Q - W Fig.1
YB22D2-6A 6A Q S W Fig.1
YB22D2-8A 8A Q S W Fig.1
YB22D2-10A 10A Q S W Fig.1
YB22D2-15A 15A Q S - Fig.1
YB22D3-8A 8A Q S W Fig.1
YB22D3-10A 10A Q S W Fig.1
YB22D3-15A 15A Q S - Fig.1
YB22D4-10A 10A Q S W Fig.1
YB22D4-15A 15A Q S - Fig.1
YB22D4-20A 20A Q S - Fig.1
YB22D5-15A 15A Q S - Fig.1
YB22D5-20A 20A Q S - Fig.1
YB22D5-30A 30A - S - Fig.1
YB22D6-20A 20A - S - Fig.1
YB22D6-30A 30A - S - Fig.1
YB22F1-20A 20A - S - Fig.1
YB22F1-30A 30A - S - Fig.1
YB22F2-30A 30A - S - Fig.1
YB22F2-40A 40A - S - Fig.1
YB22F2-50A 50A - S - Fig.1
YB22F3-50A 50A - S - Fig.1



의학 유형은 표로 만들:

모형 아니. 정격 현재
@40°C

끝 선택권

의료 기기

누설 현재 250V/50Hz 전기 개략도 정격 전압 (V) 동작 주파수 (Hz)


YB22E4-1A-x (5) 1A~4A Q S W 5































<5>

Fig.2































115/250V































50/60Hz

YB22E4-6A-x (5) 6A Q S W 5 Fig.2
YB22E4-8A-x (5) 8A Q S W 5 Fig.2
YB22E4-10A-x (5) 10A Q S W 5 Fig.2
YB22E4-15A-x (5) 15A Q S W 5 Fig.2
YB22D1-1A-x (5) 1A~4A Q - W 5 Fig.2
YB22D1-6A-x (5) 6A Q - W 5 Fig.2
YB22D2-6A-x (5) 6A Q S W 5 Fig.2
YB22D2-8A-x (5) 8A Q S W 5 Fig.2
YB22D2-10A-x (5) 10A Q S W 5 Fig.2
YB22D2-15A-x (5) 15A Q S - 5 Fig.2
YB22D3-8A-x (5) 8A Q S W 5 Fig.2
YB22D3-10A-x (5) 10A Q S W 5 Fig.2
YB22D3-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-10A-x (5) 10A Q S W 5 Fig.2
YB22D4-15A-x (5) 15A Q S - 5 Fig.2
YB22D4-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-15A-x (5) 15A Q S - 5 Fig.2
YB22D5-20A-x (5) 20A Q S - 5 Fig.2
YB22D5-30A-x (5) 30A - S - 5 Fig.2
YB22D6-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-20A-x (5) 20A Q S - 5 Fig.2
YB22F1-30A-x (5) 30A - S - 5 Fig.2
YB22F2-30A-x (5) 30A - S - 5 Fig.2
YB22F2-40A-x (5) 40A - S - 5 Fig.2
YB22F2-50A-x (5) 50A - S - 5 Fig.2
YB22F3-50A-x (5) 50A - S - 5 Fig.2

산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 0*Q: 6.35x0.8mm S 산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 1빠르에: 나사 러그 산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 2W: UL1015 18awg

전기 개략도:



산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 3

                         Fig.1



산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 4

                          FIG. 2



기계적인 차원 (단위: mm)



산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 5




케이스 E3 E4 D1 D2 D3 D4 D5 F1 F2 F3 F4 포용력
A 32 44.5 51 51 63 63 73 72 98 120 150 ±1
B 46 50.5 33 51 51 51 56 65 80 100 105 ±1
C 22.5 30 29 21 29 38 44.5 39 41 50 60 ±1
D 54 61.5 60 63 75 75 87 75 95 115 120 ±0.15
E 62 70.5 68 72 85 85 98 45 50 80 90 ±1
F 24 28 20 27 25 27 30 35 50 60 60 ±0.5
G 12.5 10.5 10 10 10 15.5 16 22 24 26 35 ±0.5
H 4.5 6 4.5 4.5 5 4.5 4.5 4.2 4.2 4*6 4*6 ±0.15
I   4.5           4.2*6.2 4.2*6.2 4*6 4*6 ±0.15
J               M4/M6 M4/M6 M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 UL 1015년 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 M4 M4 ±0.15
L               35 50 60 60 ±2





삽입 손실 테이블 (IEC/CISPR No.17를 일치하는 50ohm 체계에서)

           일반적인 형태                            -------- 차별 형태

                              1A 3A

    산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 6                       산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 7



                               6A 8A

    산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 8                       산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 9



                            10A 20A

   산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 10                          산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 11



                              30A

   산업 EMI EMC 동력선 여과기 고성능 YB22D4 20A 250VAC 12
