YB11E2 전력 선 필터 3A 전선 연결 EMC 수정 테스트용 단일 단계 필터
YBX는 세계에서 가장 넓은 EMC/EMI 필터를 제공합니다. Standardized and customer-specific solutions - with full engineering support - help to meet international compliance standards and improve the immunity and safety of electrical and electronic equipment.
기술 사양:
| 항목 | YB11E2 전력선 필터 |
| 모델 | YB11E2-3A-W |
| 전송 함수 | 낮은 경로 |
| 패키지 종류 | 표면 마운트 |
| 명목 중심 주파수 | 10K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 저항 | 50Ω |
| 가등전압 | 115V/250V |
| 가속 전류 | 3~15A |
| 환경 온도 | 40°C |
| 온도 범위 | 25 / 085 / 21 |
| 작동 주파수 | 50/60Hz |
| 줄과 줄 | 1450VDC |
| 직선에서 지상으로 | 2250VDC |
| 최대 누출 전류 | 250VAC/60HZ 0.8mA 최대 |
특징:
-- 등급 전류 1~10A
-- 일반용 필터링 성능
-- 선택적인 의료 버전 (R5)
-- 고객의 요구에 따라 맞춤형 제품.
전형적인 응용 프로그램:
-- 전기 및 전자 장비
-- 의료 장비
-- 데이터컴 장비
-- 사무실 자동화 장비
필터 선택 테이블:
| 제1부 | 케이스 | 등급 전류 (A) | 출력 연결 |
| YB11E2-3A | E2 | 3 | 빠른 터미널 |
| YB11E2-6A | E2 | 6 | |
| YB11E2-10A | E2 | 10 | M4/M6/M8 나사 |
| YB11E2-15A | E2 | 15 | |
| YB11E2-20A | E2 | 20 | 유선 |
*Q: 6.35x0.8mm의 빠른S: 스루프 럭W: UL1015 18awg
타블릿:
| 모델 번호 | 가속 전류 @40°C |
터미널 옵션* | 출혈 저항 (선택) | 누출 전류 250V/50Hz | 전기 스케마 | 정압 (V) | 작동 주파수 ((Hz) | ||
| YB12D1-3A | 3A | Q | - | W | - | <0.8mA | 피그1 | 115/250V | 50/60Hz |
| YB12D1-6A | 6A | Q | - | W | - | 피그1 | |||
| YB12D2-6A | 6A | Q | S | W | - | 피그1 | |||
| YB12D2-8A | 8A | Q | S | W | - | 피그1 | |||
| YB12D2-10A | 10A | Q | S | W | - | 피그1 | |||
| YB12D2-15A | 15A | Q | S | - | - | 피그1 | |||
| YB12D2-20A | 20A | Q | S | - | - | 피그1 | |||
| YB12D3-10A | 10A | Q | S | W | - | 피그1 | |||
| YB12D3-15A | 15A | Q | S | - | - | 피그1 | |||
| YB12D3-20A | 20A | Q | S | - | - | 피그1 | |||
| YB12D4-30A | 30A | - | S | - | - | 피그1 | |||
| YB12D5-30A | 30A | - | S | - | - | 피그1 | |||
전기 스케마 &기계 차원 (단위: mm)

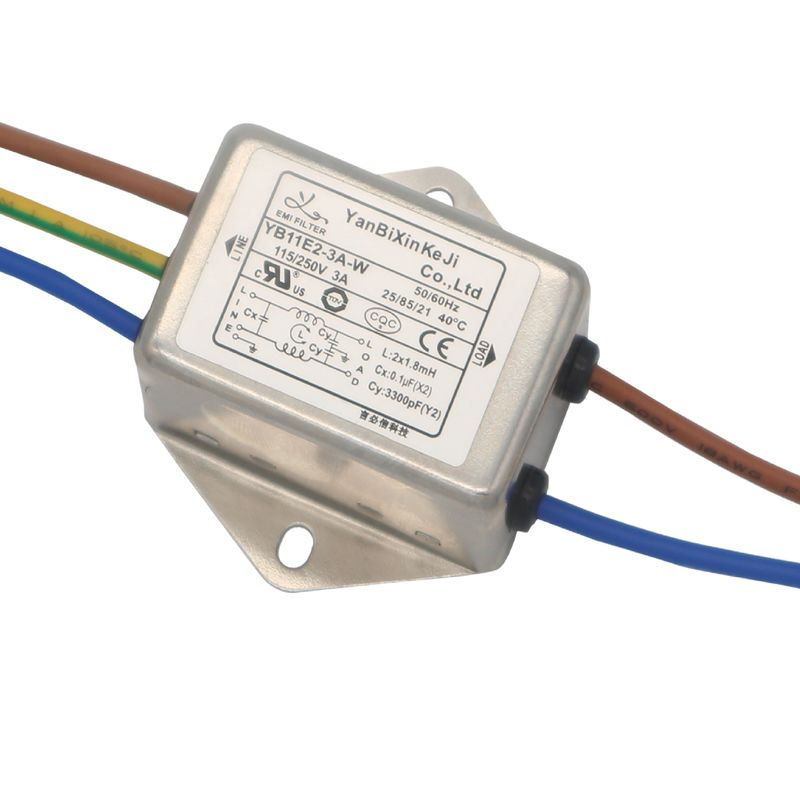

YB11E2-3A-W EMI 필터 그림:
삽입 손실 표 (IEC/CISPR 제17호에 따라 50ohm 시스템에서)
