원래 장소:
중국
브랜드 이름:
YBX
인증:
cUL, TUV, CQC, CE, ROHS
모델 번호:
YB21F4-100A-S
연락주세요
이중 단계 단일 단계 필터 100A 고전류 전력 라인 필터 CE 인증
두 단계 에미 필터의 특징:
-- 증강 필터링을 위해 설계된
-- 다양한 터미널 옵션: faston/screw/terminal
-- 등급 전류 1~100A
-- 탁월한 차분 및 공통 모드 저하
-- 고객의 요구에 따라 맞춤형 제품.
전형적인 응용 프로그램:
-- 전기 및 전자 장비
-- 의료 장비
-- 데이터컴 장비
-- 사무실 자동화 장비
필터 사양:
| 항목 | 2단계 전력선 필터 |
| 모델 | YB21F4-100A-S |
| 전송 함수 | 낮은 경로 |
| 패키지 종류 | 표면 마운트 |
| 명목 중심 주파수 | 150KHZ-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 저항 | 50Ω |
| 가등전압 | 115V/250V |
| 가속 전류 | 1~100A |
| 환경 온도 | 40°C |
| 온도 범위 | 25 / 085 / 21 |
| 작동 주파수 | 50/60Hz |
| 줄과 줄 | 1450VDC |
| 직선에서 지상으로 | 2250VDC |
| 최대 누출 전류 | 250VAC/60HZ 0.8mA 최대 |
| MOQ | 100개 |
| 제1부 | 케이스 | 등급 전류 (A) | 출력 연결 |
| YB21F4-10A | F4 | 10 | 빠른 터미널 |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | 유선 |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | M4 나사 |
| YB11F4-100A | F4 | 100 |
*Q: 6.35x0.8mm의 빠른S: 스루프 럭W: UL1015 18awg
명칭 규칙:
| YB | 21 | F4 | - | 100A | - | S |
| ∙ | ∙ | ∙ | ∙ | ∙ | ||
| 단일 단계 | 회로 | 차원 | 전류 | 출력 연결 | ||
| 2121 회로 | F4 | 30A 30AM | Q:fast-on tab 250 | |||
| 50A:50 암퍼 | S:M4 나사 | |||||
| 100A: 100AMP | T:터미널 |

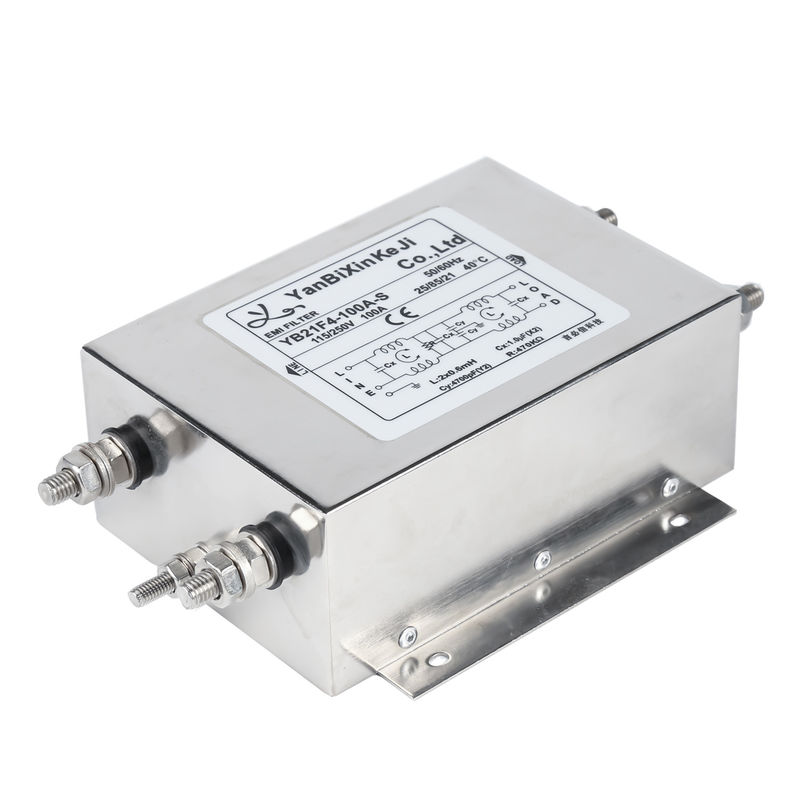

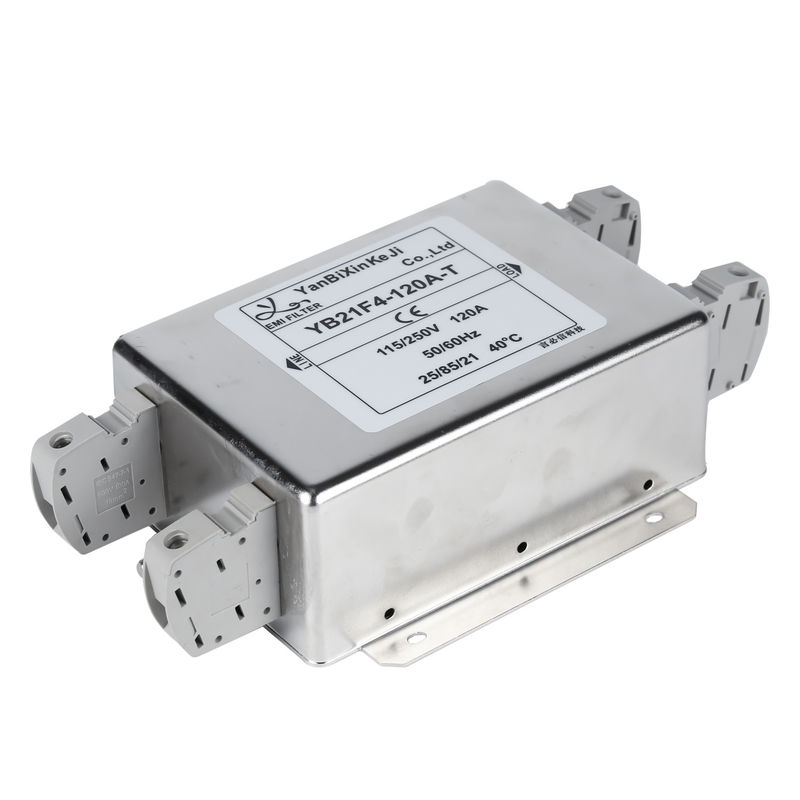

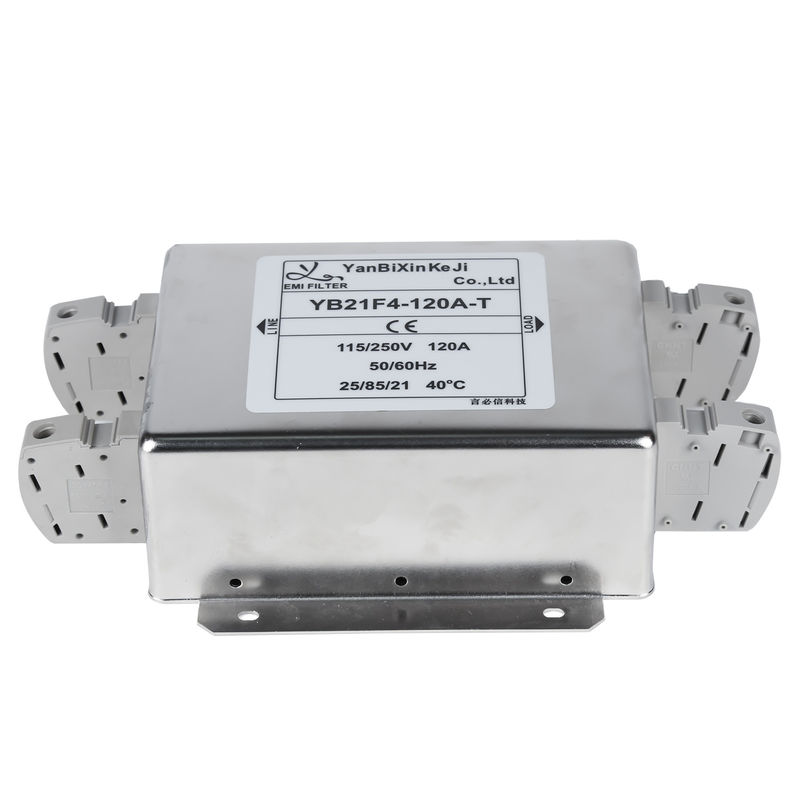

YB21F4-100A-S 제품 사진:
전기 스케마:
기계 차원 (단위: mm)
| 케이스 | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | 용인 | ||||||||||||||||||
| A | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
| 난 | 4.5 | 4.2*62 | 4.2*62 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3*08 | 6.3*08 | UL 1015 | 6.3*08 | 6.3*08 | 6.3*08 | 6.3*08 | M4 | M4 | M4 | M4 | ±0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
