원래 장소:
중국
브랜드 이름:
Yanbixin
인증:
cUL, TUV, CQC, CE, ROHS
모델 번호:
YX93G3-20A-S
연락주세요
퓨치 전원선 필터, 노이즈 필터, 라인 필터, EMI 필터, EMC 필터
3단계 4선 EMI 필터 380V/520V 산업 장비용 3단계 RFI 필터
YBX 높은 저하 M4 나사 연결 3단계 3선 필터
3단계 4선 필터:
YX93G3-20A-S는 3 단계 4 와이어 필터입니다. 연결 모드는 M4 나사지이며 터미널 블록은 선택할 수 있습니다. 최대 정량 전류는 100 Amps까지입니다.산업용 장비용으로 설계된 높은 신뢰성 3단계 3선 필터 또는 3단계 4선 필터일반 모드 및 일반 모드에서 앞면과 뒷면 모두에 좋은 소음 완화. 주문형 버전은 요청에 따라 사용할 수 있습니다.
3단계 필터의 특징:
-- 등급 전류는 1~200AMPS까지 제공될 수 있습니다.
- 터미널 블록,M4 스크루 터미널과 같은 다양한 출력 선택.
-- 일반 모드와 정상 모드에서 앞면과 뒷면 모두에 좋은 소음 완화.
-- 3단계 3선 및 3단계 4선으로 산업용 장비용으로 설계된 높은 신뢰성
제품 매개 변수
전형적인 응용 프로그램:
1시험 및 측정 장비
2자동화 장비
3. 세르보 드라이브
4. 조명
5통신 장비
6주파수 인버터
7. 모터 드라이브
필터 선택 테이블:
| 제1부 | 케이스 | 등급 전류 (A) | 출력 연결 |
| YX93G3-10A | G3 | 10 | M4 나사 |
| YX93G3-20A | G3 | 20 | |
| YX93G3-30A | G3 | 30 | |
| YX93G3-50A | G3 | 50 | 터미널 블록 |
| YX93G3-80A | G3 | 80 | |
| YX93G3-100A | G3 | 100 |
*Q: 6.35x0.8mm의 빠른S: 스루프 럭T: 터미널 블록
명칭 규칙:
| YX | 93 | G3 | - | 20A | - | S |
| | | | | | | | | | | ||
| 우리 브랜드 | 회로 | 차원 | 전류 | 출력 연결 | ||
| 93:93 회로 | G3 | 10A :10 암퍼 | S:M4 나사 | |||
| 20A:20 암퍼 | T:터미널 블록 | |||||
| 30A30 암퍼 | (R) 저항 | |||||
| 50A:50 암퍼 |

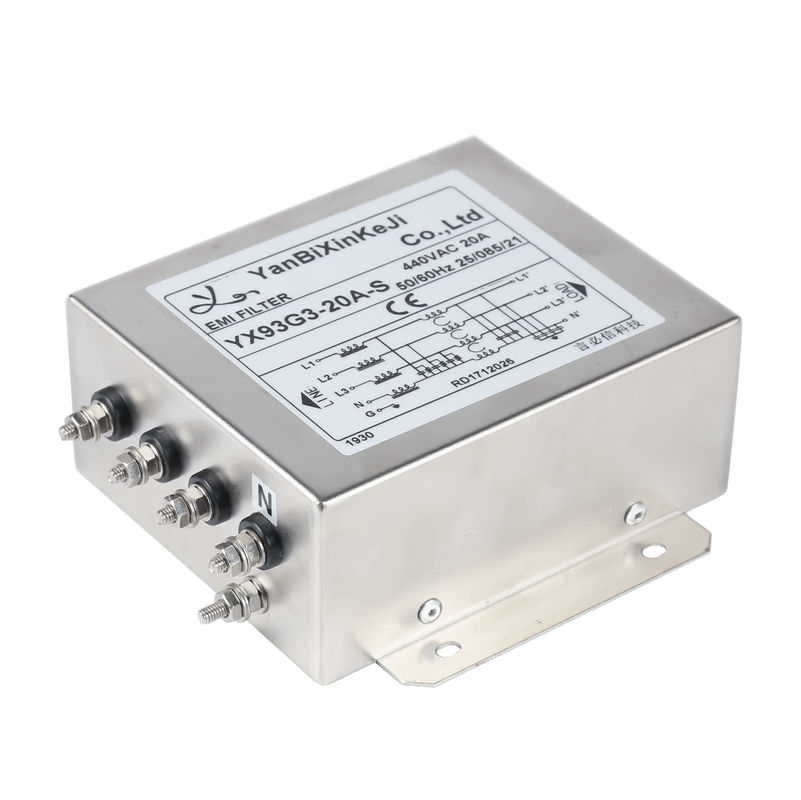

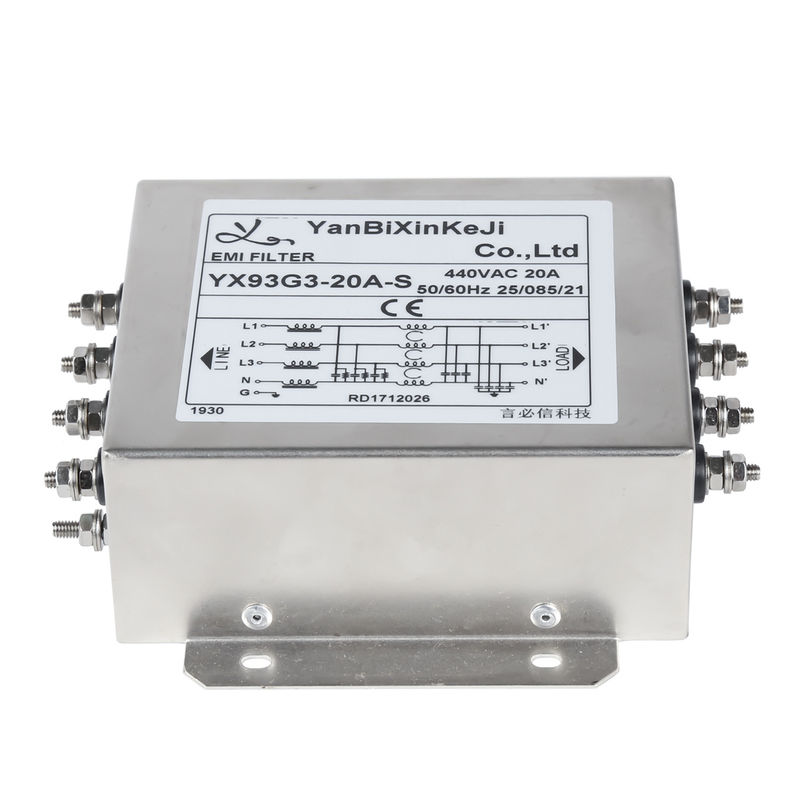

YX93G3-20A-S 필터 그림:
물리적 차원:
전기 스케마:
특징:
(1) 등급 전압 250/440VAC
(2) 현재 등급:
A.@115VAC 20A RMS 최대
B.@250VAC 20A RMS 최대
(3) 운영 주파수:50/60Hz
(4) 누출 전류: 각 라인 지상
A. 115VAC/60Hz 최대 7mA
B. 250VAC/50Hz 최대 14mA
(5) 1분 동안 하포트 등급 (Hipot Rating)
A. 2250VDC로 직선에서 지상까지
B. 직선 간 직선 1450VDC
(6) IR: 50M ohm A7 500VDC 모든 입력 또는 출력
포장:
전원 라인 필터:CTN/300개
N/G W: 13.5/14.3KG
조치:0.565*0.285*0.225m
운송물
--- 배송 조건: DHL, UPS, FEDEX, TNT, EMS
---항은셰인젠또는 요청으로.
직접적으로 당신의 조사를 우리에게 보내세요
