원래 장소:
중국
브랜드 이름:
YBX
인증:
cUL, TUV, CQC, CE, ROHS
모델 번호:
YB11E1-10A-Q
연락주세요
전자 기기를 위한 YB11E1-10A-Q 로우 패스 EMC 필터 단일 상 전력선 필터
YB11E1 단일 상 필터 :
YB11E1-10A-Q는 우수한 고주파 감쇠 성능과 한 개의 위상 필터입니다.출력은 패스톤 단말기, 와이어, 150 킬로 헤르츠와 30 마하즈 사이의 M4 Screw.The 주파수 범위일 수 있습니다. 한계 값의 순응성은 주거용이고 산업표준 하에 요구했습니다.
.
1. 소형 사이즈는 다양한 상황에 적용될 수 있습니다.
2. YB11 필터는 시끄러운 환경에 두 단계 필터(YB35)로서 또한 이용 가능합니다.
3. 다른 고객의 EMC 시험에 대처하기 위한 다양한 부분과 조합이 있습니다.
4. 고객의 요구에 따른 맞춤 제작품.
전형적인 애플리케이션 :
-- 전기적이고 전자 기기
-- 의학 장비
-- 데이터콤 장비
-- 사무 자동화와 데이터콤 장비
기술 명세서 :
| 항목 | Ｅ 시리즈 EMC 필터 |
| 모델 | YB11E1-10A-Q |
| 전달 함수 | 로우 패스 |
| 패키지 형태 | 표면 부착 |
| 명목 중심 주파수 | 10K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 115V/250V |
| 정격 전류 | 1~20A |
| 환경 온도 | 40' Ｃ |
| 온도 범위 | 25 / 085 / 21 |
| 동작 주파수 | 50/60HZ |
| 라인 투 라인 | 1450VDC |
| 라인이 의거합니다 | 2250VDC |
| 최대 누출 전류 | 250VAC/60HZ 0.8mA 맥스 |
| MOQ | 100 PC |
임명의 규정 :
| YB | 11 | E1 | - | 10A | - | 큐 |
| | | | | | | | | | | ||
| 단일 상 | 회로 | 차원 | 경향 | 출력 접속 | ||
| 11시 11분 회로 | E1 | 6A :6개 앰프 | 큐 :패스톤은 250에 라벨을 답니다 | |||
| 10A :10개 앰프 | Ｗ :와이어 | |||||
| 15A :15개 앰프 | Ｓ :땜납 러그 단자 |
*Q : 패스톤 6.35x0.8mm Ｓ : 스크루 돌기 Ｗ : UL1015 18 awg
필터 선택 테이블 :
| 부품 번호. | 경우 | 정격 전류 (A) | 출력 접속 |
| YB11E1-3A | E1 | 3 | 패스톤 단말기 |
| YB11E1-6A | E1 | 6 | |
| YB11E1-8A | E1 | 8 | 땜납 러그 단자 |
| YB11E1-10A | E1 | 10 | |
| YB11E1-15A | E1 | 15 | 와이어 |

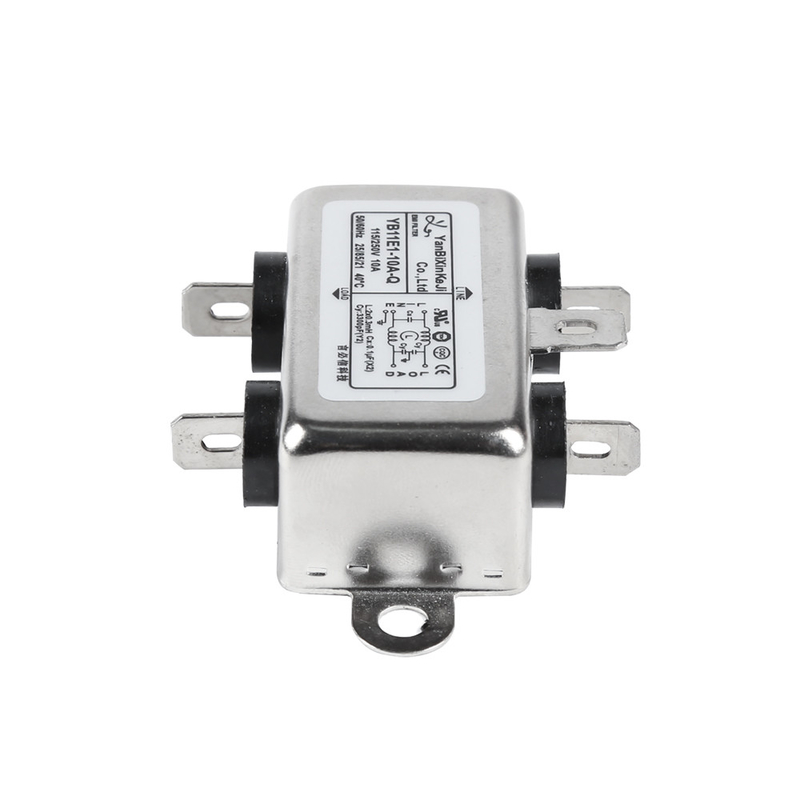

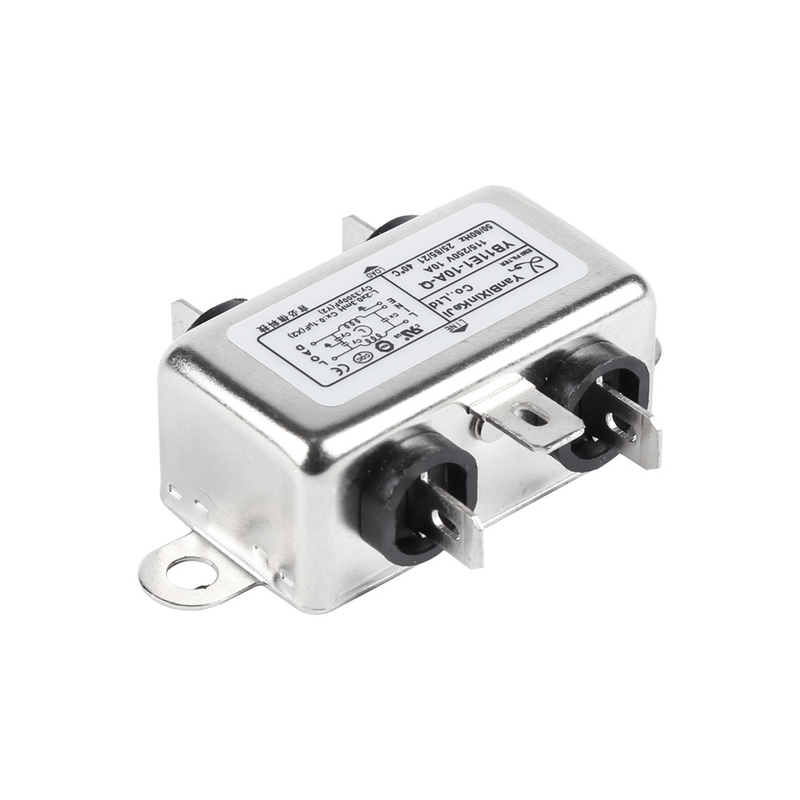

YB11E1-10A-Q 필터 사진 :
전기 개략적 :
기계적 차원 (유닛 : 밀리미터)
| 경우 | A | 비 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | |||||||||||||||
| E1 | 24 | 44 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| 허용한도 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
