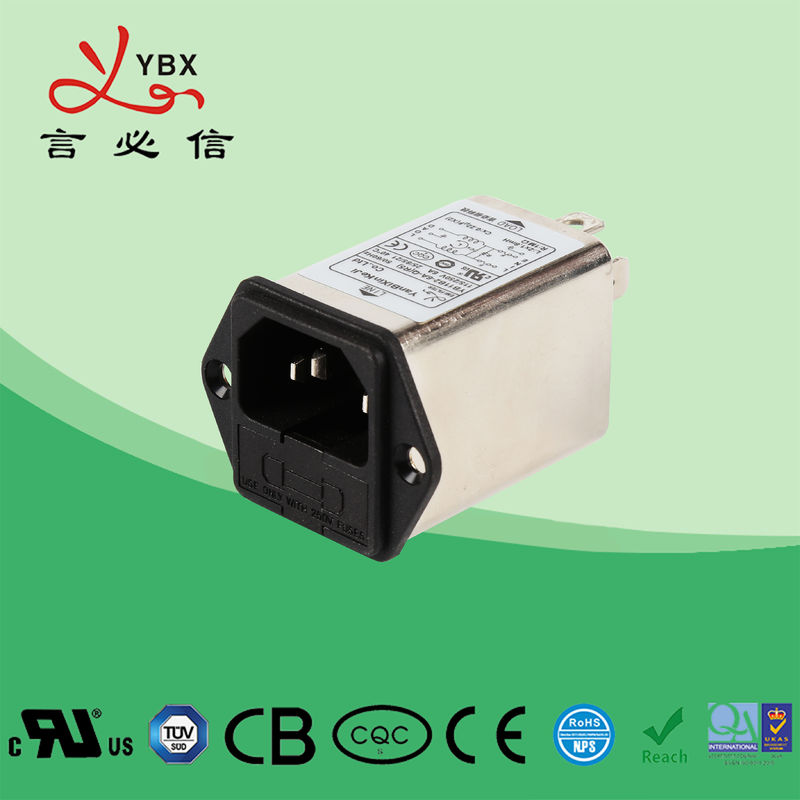

Yanbixin 120 250VAC 두 배 신관 힘 입장 여과기 YB11B2는 현재 1A-10A를 평가했습니다
무료 샘플 및 쿠폰을 받으려면 저에게 연락하십시오.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
우려 사항이 있는 경우 24시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 품목 | YB11B2-10A-Q | 정격 현재 | 1A-10A |
|---|---|---|---|
| 정격 전압 | 110V | 동작 주파수 | 50/60Hz |
| 라인-투-라인 | 1450DVC | 항구 | 심천 |
| 하이 라이트 | 힘 입장 여과기,emi emc 여과기 |
||
제품 설명
인라인 EMI 필터 120의 250VAC YB11B2 두 배 신관 힘 입장 단위는 거릅니다
기술 명세:
| 품목 | IEC 여과기 |
| 모형 | IEC 여과기 YB-B |
| 전달 함수 | 저역 |
| 포장 유형 | 지상 산 |
| 명목상 중심 주파수 | 10K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 115V/250V |
| 정격 현재 | 1~10A |
| 환경 온도 | 40°C |
| 온도 편차 | 25 / 085/21 |
| 동작 주파수 | 50/60HZ |
| 라인-투-라인 | 1450VDC |
| 배경에 선 | 2250VDC |
| 최대 누설 현재 | 최대 250VAC/60HZ 0.8mA |
| MOQ | 100pcs |
| 가격 | USD1~9.8/Meter |
| 리드타임 | 5~15 평일 |
특징:
1. 10A에 버전은 하나나 둘개의 (5*20mm) 신관을 위해 신관 홀더에 유효합니다
2. (R5) 유형은 안전 정리, 누설 현재 및 hipot 테스트를 위한 IEC/EN60601-1의 필요조건에 따릅니다
3. 다른 고객의 EMC 시험을 만나는 다양한 부속 및 조합이 있습니다
전형적인 신청:
-- 휴대용 전기와 전자 장비
-- 의료 기기
-- 시험과 측정 장비
-- 중소 규모 기계 및 가구 장비
지명의 규칙:
YB 11 B1 - 10A - Q (G) R 5
¦ ¦ ¦ ¦ ¦ ¦ ¦
선택 회로 케이스 현재 연결
B1: 1개의 신관
B2: 2개의 신관
표로 만들:
| 모형 아니. | 정격 현재 @40°C |
끝 Options* |
추기 저항기 (선택) |
G |
누설 현재 250V/50Hz | 전기 개략도 | 정격 전압 (V) | 동작 주파수 (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
의학 유형은 표로 만들:
| 모형 아니. | 정격 현재 @40°C |
끝 선택권 |
추기 저항기 (선택) |
의료 기기 5 |
G |
누설 현재 250V/50Hz | 전기 개략도 | 정격 전압 (V) | 동작 주파수 (Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - |
<5> |
Fig.2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x (R5) | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x (R5) | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
*Q: 6.35x0.8mm S 빠르에: 땜납 4.0x0.8mm W: UL1015 18awg
전기 개략도:
Fig.1
Fig.2
기계적인 차원 (단위: mm)
| 케이스 | A | B | C | D | E | F | G | H | I | J | K | ||||||||||||||
| B1 | 58 | 28 | 32.5 | 44 | 36 | 33.5 | 13 | 11 | 12.5 | 3.5 | 6.35*0.8 | ||||||||||||||
| B2 | 58 | 28 | 32.5 | 44 | 36 | 33.5 | 13 | 11 | 12.5 | 3.5 | 6.35*0.8 | ||||||||||||||
| 포용력 | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | ||||||||||||||
삽입 손실 테이블 (IEC/CISPR No.17를 일치하는 50ohm 체계에서)
일반적인 형태 -------- 차별 형태
1A 3A
6A 8A
10A
