원래 장소:
중국
브랜드 이름:
YBX
인증:
CUL,TUV,CQC,CE,ROHS,CB
모델 번호:
YB11A5-6A-Q(R)
연락주세요
냉동기를 위한 YB11A5-6A-Q 플러그인 이엠아이 필터 6A 단 하나의 소켓 필터
YB11A5-6A-Q IEC 유입구 필터 :
IEC EMI 유입구 필터는 전자기기에 들어가 전원 공급기로부터 전자파 장애 (EMI)를 필터링하도록 설계된 패시브 전자부품입니다.우리의 권력 유입구 필터는 전자 장치의 다른 유형을 수용하기 위해 다양한 크기와 구성에 들어옵니다. 그것의 공통 경향은 다음과 같습니다 : 1A,3A,6A,8A,10A, 주문 제작된 더 높은 경향, 공통 전압일 수 있고 다음과 같이 다음 입니다115V/250V. 그들은 또한 전력 엔트리 모듈, 퓨즈와 같은 추가 기능을 포함할 수 있고 전자 장치를 위한 추가적 보호를 제공하기 위해 전환합니다.
기술 명세서 :
| 항목 | Emi 전력 필터 |
| 모델 | YB11A5-6A-Q(R) |
| 전달 함수 | 로우 패스 |
| 패키지 형태 | 표면 부착 |
| 명목 중심 주파수 | 10K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 125VAC 250VAC |
| 정격 전류 | 1A 3A 6A 8A10A |
| 환경 온도 | 40' Ｃ |
| 온도 범위 | 25 / 085 / 21 |
| 동작 주파수 | 50/60HZ |
| 라인 투 라인 | 1450VDC |
| 라인이 의거합니다 | 2250VDC |
| 최대 누출 전류 | 115VAC/50HZ 0.2mA 맥스 |
| MOQ | 200 PC |
| 프라이스 | USD 1~2/Meter |
| 생산 소요 시간 | 5~15 평일 |
IEC 유입구 필터의 특징 :
1.우수한 성능 / 소형 구조
2.선택적 의학 버전 ((R5) 종류)
3.빨리 (6.35*0.8mm), 땜납 또는 와이어를 연결시키세요
4.고성능과 IEC 320 소켓과 고감쇠량 전력 필터
5.(R5) 종류는 안전 틈, 누설 전류와 높은 히폿 시험을 위해 IEC/EN60601-1을 위한 요구에 따릅니다.
6.다른 고객의 EMC 시험에 대처하기 위한 다양한 부분과 조합이 있습니다.
전형적인 애플리케이션 :
-- 특별히 LCD와 PDP 텔레비전, 의료 애플리케이션, 일반적 전기 제품의 설계를 했습니다.
-- 의학 장비
-- 테스트와 측정 장비
-- 소중 규모의 기계와 자가용 설비
임명의 규정 :
| YB | 11 | A5 | - | 6A | - | 큐 |
| | | | | | | | | | | ||
| 단일 상 | 회로 | 차원 | 경향 | 출력 접속 | ||
| 11시 11분 회로 | A5 | 3A : 3개 앰프 | 큐 :패스톤은 250에 라벨을 답니다 | |||
| 6A : 6개 앰프 | Ｗ :와이어 | |||||
| 8A :8개 앰프 | Ｓ :땜납 러그 단자 |
*Q : 패스톤 6.35x0.8mm Ｓ : 팔리는 4.0x0.8mm Ｗ : UL1015 18 awg
다음을 타블릿화합니다
| 모델 부정. | 정격 전류 @40' Ｃ |
끝 Options* | (선택적인) 블리더 저항기 | (선택적인) Ｇ | 누설 전류 250V/50Hz | 전기 개략적 | 정격 전압 | 동작 주파수 (Hz) | ||
| YB11A1-1A | 1A | 큐 | Ｓ | Ｗ | - | - |
<0> |
Fig.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A1-3A | 3A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A1-4A | 4A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A1-6A | 6A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A1-8A | 8A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A1-10A | 10A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A1-15A | 15A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A2-1A | 1A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A2-2A | 2A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A2-3A | 3A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A2-4A | 4A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A2-6A | 6A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A2-8A | 8A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A2-10A | 10A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
| YB11A2-15A | 15A | 큐 | Ｓ | Ｗ | - | - | Fig.1 | |||
YB11A5-6A-Q 피직컬 디멘션과 전기회로도 :
| 경우 | A | 비 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | Ｌ | Ｍ | 엔 |
| A1 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
| A2 | 58 | 28.5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35*0.8 | |||
| 허용한도 |
±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | |||

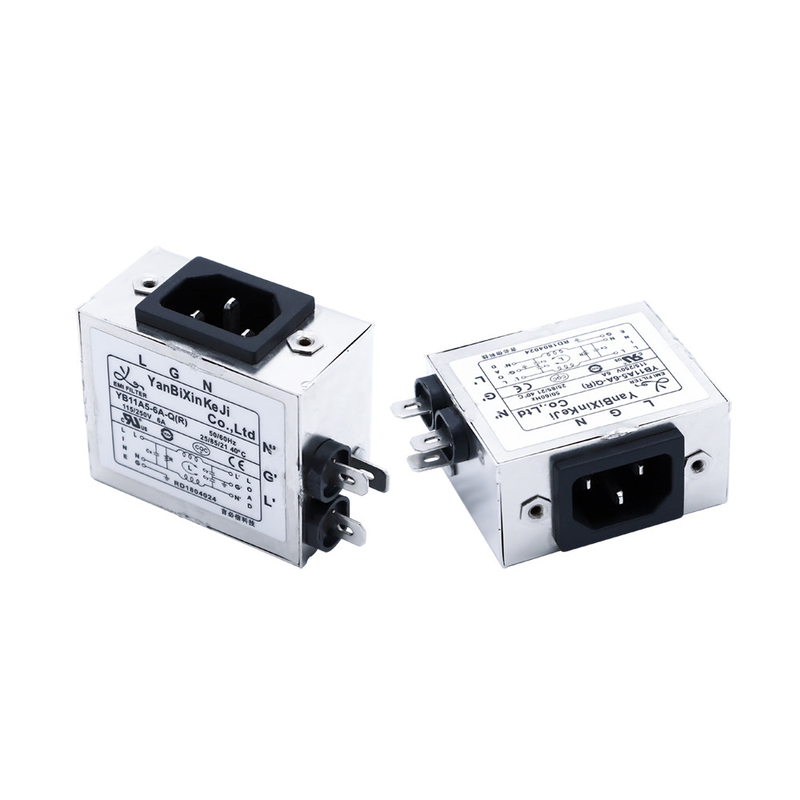

YB11A5-6A-Q 이엠아이 필터 실제 픽처 :
삽입 손실 테이블 (IEC / 시스플 No.17을 부합시키는 50이지 옴 시스템에서)
생산 장치
이엠아이 필터의 생산 동안, 우리는 다음과 같은 많은 자동화된 장비를 사용합니다 : 긴 다리는 매우 우리의 생산 효율을 향상시키는 디핑 장치, 납땜 공정, 자동 평평한 라벨링 머신, 기타 등등에 주석을 입히고, 우리의 고객들을 위해 배달 시간을 보증합니다.
