원래 장소:
중국
브랜드 이름:
YBX
인증:
UL CQC CE CB TUV
모델 번호:
YB22D2-10A-W
연락주세요
자동차를 위한 250V 10A Ｄ 시리즈 단일 상 필터 듀얼 스테이지 EMI 필터 전선 출력 여파기
단일 상 필터 :
이엠아이 필터 상술 :
| 항목 | 단일 상 필터 |
| 모델 | YB22D2-10A-W |
| 전달 함수 | 로우 패스 |
| 패키지 형태 | 표면 부착 |
| 명목 중심 주파수 | 150K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 115VAC 250VAC |
| 정격 전류 | 1A~20A |
| 환경 온도 | 40' Ｃ |
| 온도 범위 | 25 / 085 / 21 |
| 동작 주파수 | 50/60HZ |
| 라인 투 라인 | 1450VDC |
| 라인이 의거합니다 | 2250VDC |
| 최대 누출 전류 | 115VAC/50HZ 0.8mA 맥스 |
| MOQ | 100 PC |
| 프라이스 | USD 1~2/Meter |
| 생산 소요 시간 | 5~15 평일 |
특징 :
-- 정격 전류는 1에서부터 20 amps까지 제공될 수 있습니다.
-- 패스톤 터미날, 와이어 ande M4 스크롤 단자와 같은 다양한 출력 선택
-- 선택적 의학 버전 R(5) 종류
-- 소형 사이즈는 다양한 상황에 적용될 수 있습니다.
-- 다른 고객의 EMC 시험에 대처하기 위한 다양한 부분과 조합이 있습니다
전형적인 애플리케이션 :
1. 전기적이고 전자 기기
2. 의학 장비
3. 데이터콤 장비
4. 사무 자동화 기기 장비
이엠아이 필터의 임명의 규정
| YB | 22 | D2 | - | 10A | - | Ｗ |
| | | | | | | | | | | ||
| 단일 상 | 회로 | 차원 | 경향 | 출력 접속 | ||
| 22시 22분 회로 | D2 | 3A : 3개 앰프 | 큐 :패스톤은 250에 라벨을 답니다 | |||
| 6A : 6개 앰프 | Ｗ :와이어 | |||||
| 10A : 10개 앰프 | Ｓ :M4 스크루 |
*Q : 패스톤 6.35x0.8mm Ｓ : 스크루 돌기 Ｗ : UL1015 18 awg
필터 선택 테이블 :
| 모델 부정. | 정격 전류 @40' Ｃ |
끝 Options* | 누설 전류 250V/50Hz | 전기 개략적 | 평가된 전압(V) | 작동 주파수(HZ) | ||
| YB22D1-1A | 1A | 큐 | - | Ｗ | <0> | Fig.1 | 115/250V | 50/60Hz |
| YB22D1-2A | 2A | 큐 | - | Ｗ | Fig.1 | |||
| YB22D1-3A | 3A | 큐 | - | Ｗ | Fig.1 | |||
| YB22D1-4A | 4A | 큐 | - | Ｗ | Fig.1 | |||
| YB22D1-6A | 6A | 큐 | - | Ｗ | Fig.1 | |||
| YB22D2-6A | 6A | 큐 | Ｓ | Ｗ | Fig.1 | |||
| YB22D2-8A | 8A | 큐 | Ｓ | Ｗ | Fig.1 | |||
| YB22D2-10A | 10A | 큐 | Ｓ | Ｗ | Fig.1 | |||
| YB22D2-15A | 15A | 큐 | Ｓ | - | Fig.1 | |||

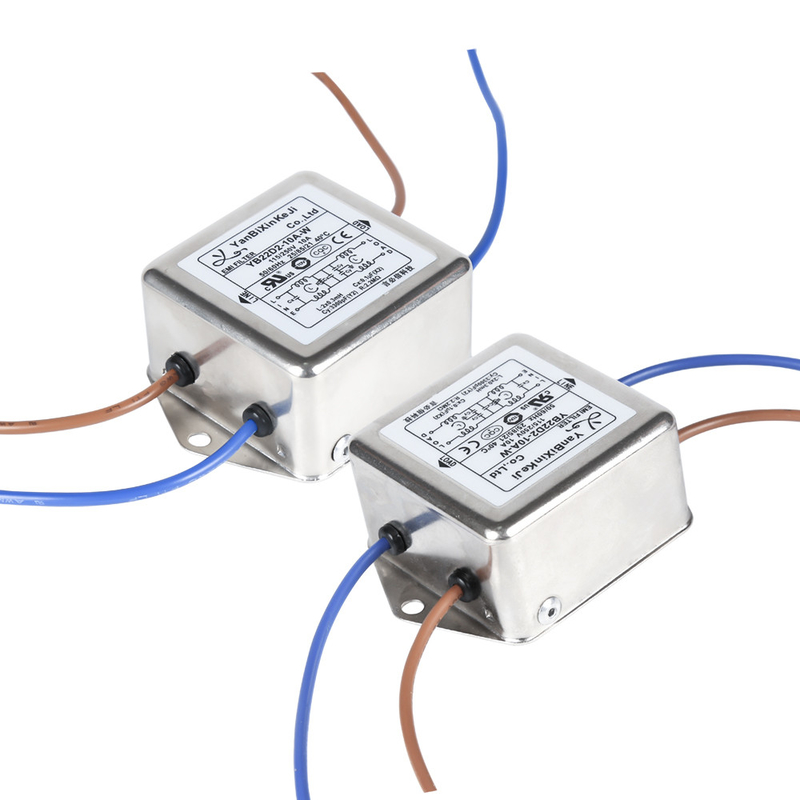

YB22D2-10A-W 물품 사진 :
이엠아이 필터 시리즈
우리를 선택하시오 그러면 IEC 유입구 필터, 전원 엔트리 모듈 필터, 단일 상 필터와 3상 필터, 등을 포함하여 우리는 이엠아이 필터의 가장 전체 범위를 가집니다. 우리에 연락하시오 그러면 우리는 당신이 EMI와 EMC 문제를 해결할 수 있도록 도와 주기 위해 전문 기술인들을 가지고 있습니다.
