원래 장소:
중국
브랜드 이름:
YBX
인증:
CQC UL CB TUV ROHS
모델 번호:
YB11E2-3A-W
연락주세요
YB11E2 전원선 필터 3A 전선 연결 단상 필터 EMC 정류 테스트용
YBX는 세계에서 가장 광범위한 EMC/EMI 필터를 제공합니다. 표준화된 솔루션과 고객 맞춤형 솔루션은 완벽한 엔지니어링 지원과 함께 국제 규정 표준을 충족하고 전기 및 전자 장비의 내성과 안전성을 향상시키는 데 도움이 됩니다.
기술 사양:
| 항목 | YB11E2 전원선 필터 |
| 모델 | YB11E2-3A-W |
| 전송 함수 | 로우 패스 |
| 패키지 유형 | 표면 실장 |
| 공칭 중심 주파수 | 10K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 115V/250V |
| 정격 전류 | 3~15A |
| 환경 온도 | 40°C |
| 온도 범위 | 25 / 085 / 21 |
| 작동 주파수 | 50/60HZ |
| 선 대 선 | 1450VDC |
| 선 대 접지 | 2250VDC |
| 최대 누설 전류 | 250VAC/60HZ 0.8mA 최대 |
특징:
-- 정격 전류 1~10A
-- 범용 필터링 성능
-- 선택 사양인 의료 버전((R5) 유형)
-- 고객 요구 사항에 따른 맞춤형 제품.
일반적인 응용 분야:
-- 전기 및 전자 장비
-- 의료 장비
-- 데이터 통신 장비
-- 사무 자동화 장비
필터 선택 표:
| 부품 번호 | 케이스 | 정격 전류(A) | 출력 연결 |
| YB11E2-3A | E2 | 3 | Fast-on 단자 |
| YB11E2-6A | E2 | 6 | |
| YB11E2-10A | E2 | 10 | M4/M6/M8 나사 |
| YB11E2-15A | E2 | 15 | |
| YB11E2-20A | E2 | 20 | 전선 |
*Q: Fast-on 6.35x0.8mm
S: 나사 러그
W: UL1015 18awg
표:
| 모델 번호 | 정격 전류 @40°C |
단자 옵션* | 블리더 저항(선택 사항) | 누설 전류 250V/50Hz | 전기 회로도 | 정격 전압(V) | 작동 주파수(Hz) | ||
| YB12D1-3A | 3A | Q | - | W | - | <0.8mA | 그림 1 | 115/250V | 50/60Hz |
| YB12D1-6A | 6A | Q | - | W | - | 그림 1 | |||
| YB12D2-6A | 6A | Q | S | W | - | 그림 1 | |||
| YB12D2-8A | 8A | Q | S | W | - | 그림 1 | |||
| YB12D2-10A | 10A | Q | S | W | - | 그림 1 | |||
| YB12D2-15A | 15A | Q | S | - | - | 그림 1 | |||
| YB12D2-20A | 20A | Q | S | - | - | 그림 1 | |||
| YB12D3-10A | 10A | Q | S | W | - | 그림 1 | |||
| YB12D3-15A | 15A | Q | S | - | - | 그림 1 | |||
| YB12D3-20A | 20A | Q | S | - | - | 그림 1 | |||
| YB12D4-30A | 30A | - | S | - | - | 그림 1 | |||
| YB12D5-30A | 30A | - | S | - | - | 그림 1 | |||
전기 회로도 &기계적 치수(단위: mm)
![]()

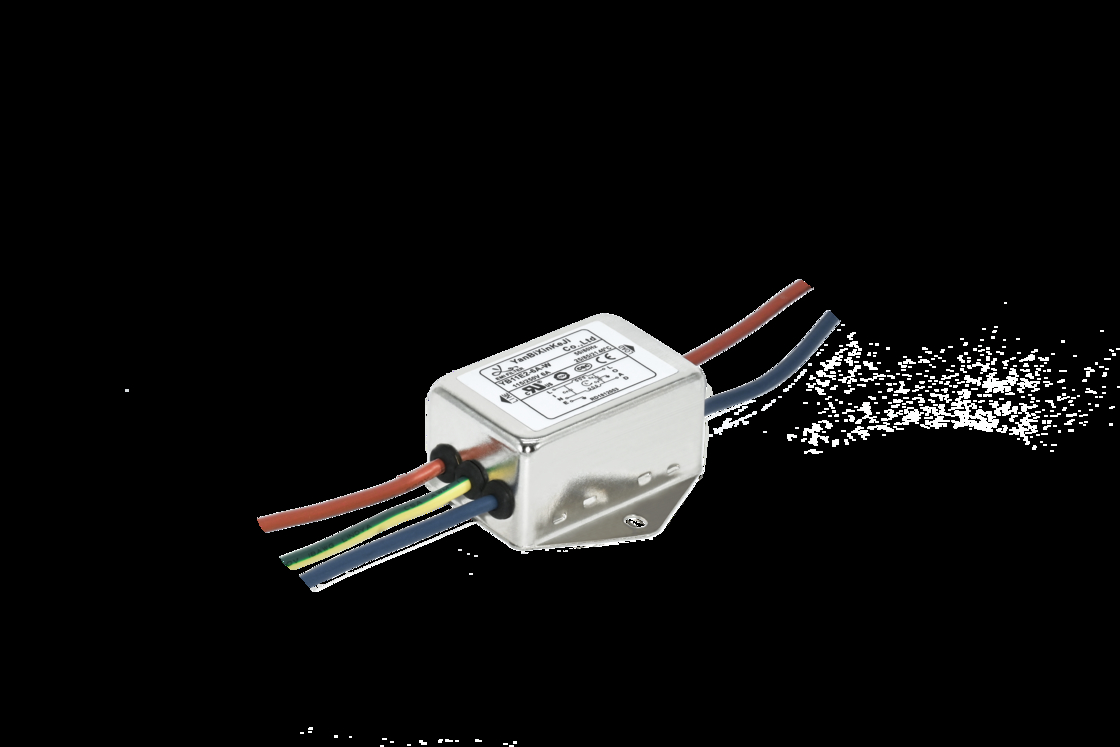

YB11E2-3A-W EMI 필터 그림:
![]()
삽입 손실 표(IEC/CISPR No.17에 따른 50ohm 시스템에서)
![]()
