원래 장소:
중국
브랜드 이름:
YBX
인증:
cUL, TUV, CQC, CE, ROHS
모델 번호:
YB11E2-15A-Q
연락주세요
전기 장비를 위한 220V 15 amps YB-E 수동적 단일 상 필터 전력선 필터
전력선 필터, 노이즈 필터, 라인 필터, 이엠아이 필터, EMC 필터
수동적 EMI EMC 필터 :
수동적 EMI EMC 필터는 전자파 장애 (EMI)를 감소시키고 전자 장치와 시스템에서 전자파 적합성 (EMC)를 향상시키는데 사용된 일종의 필터입니다. 그것은 수동 부품이며, 그것이 외부 전원 소스가 작동하도록 요구하지 않는 것을 의미합니다.
YB11E2 이엠아이 필터의 특징 :
1. 다양한 터미널 옵션은 당신이 선택할 수 있게 허락합니다
전형적인 애플리케이션 :
-- 전기적이고 전자 기기
-- 의학 장비
-- 데이터콤 장비
-- 사무 자동화와 데이터콤 장비
YB11E2 이엠아이 필터 상술 :
| 항목 | YB-E 전력선 필터 |
| 모델 | YB11E2-15A-Q |
| 전달 함수 | 로우 패스 |
| 패키지 형태 | 표면 부착 |
| 명목 중심 주파수 | 10K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 115VAC/250VAC |
| 정격 전류 | 1A 3A 6A 8A 10A 15A |
| 온도 범위 | 25 / 085 / 21 |
| 동작 주파수 | 50/60HZ |
| 라인 투 라인 | 1450VDC |
| 라인이 의거합니다 | 2250VDC |
| 최대 누출 전류 | 115VAC/50HZ 0.3uA 맥스 |
| MOQ | 100 PC |
임명의 규정 :
| YB | 11 | E2 | - | 15A | - | 큐 |
| | | | | | | | | | | ||
| 단일 상 | 회로 | 차원 | 경향 | 출력 접속 | ||
| 11시 11분 회로 | E2 | 6A :6개 앰프 | 큐 :패스톤은 250에 라벨을 답니다 | |||
| 10A :10개 앰프 | Ｗ :와이어 | |||||
| 15A :15개 앰프 | Ｓ :땜납 러그 단자 |
*Q : 패스톤 6.35x0.8mm Ｓ : 스크루 돌기 Ｗ : UL1015 18 awg
필터 선택 테이블 :
| 부품 번호. | 경우 | 정격 전류 (A) | 출력 접속 |
| YB11E2-3A |
E2 |
3 | 패스톤 단말기 |
| YB11E2-6A | E2 | 6 | |
| YB11E2-8A | E2 | 8 | 땜납 러그 단자 |
| YB11E2--10A | E2 | 10 | |
| YB11E2-15A | E2 | 15 | 와이어 |

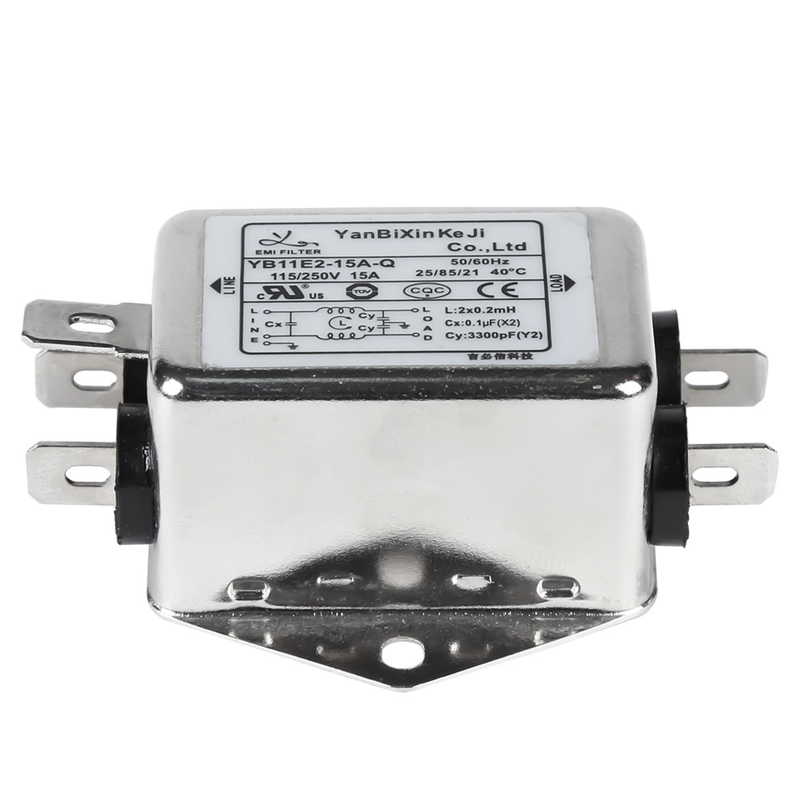

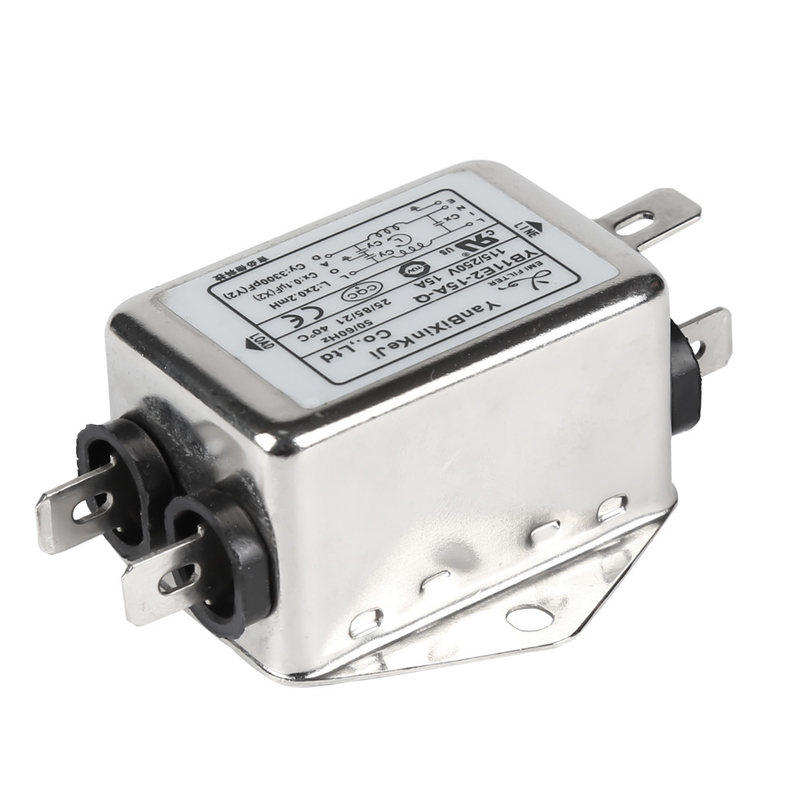

물품 사진 :
다음을 타블릿화합니다
| 모델 부정. | 정격 전류 @40' Ｃ |
끝 Options* | (선택적인) 블리더 저항기 | 누설 전류 250V/50Hz | 전기 개략적 | 평가된 전압(V) | 작동 주파수(HZ) | ||
| YB11E1-1A | 1A | 큐 | - | Ｗ | - | <0> | Fig.1 | 115/250V | 50/60Hz |
| YB11E1-3A | 3A | 큐 | - | Ｗ | - | Fig.1 | |||
| YB11E1-6A | 6A | 큐 | - | Ｗ | - | Fig.1 | |||
| YB11E1-8A | 8A | 큐 | - | Ｗ | - | Fig.1 | |||
| YB11E1-10A | 10A | 큐 | - | Ｗ | - | Fig.1 | |||
| YB11E2-1A | 1A | - | - | Ｗ | - | Fig.1 | |||
| YB11E2-3A | 3A | - | - | Ｗ | - | Fig.1 | |||
| YB11E2-6A | 6A | - | - | Ｗ | - | Fig.1 | |||
| YB11E2-8A | 8A | - | - | Ｗ | - | Fig.1 | |||
| YB11E2-10A | 10A | - | - | Ｗ | - | Fig.1 | |||
| YB11E3-1A | 1A | 큐 | - | Ｗ | - | Fig.1 | |||
| YB11E3-3A | 3A | 큐 | - | Ｗ | - | Fig.1 | |||
| YB11E3-6A | 6A | 큐 | - | Ｗ | - | Fig.1 | |||
| YB11E3-8A | 8A | 큐 | - | Ｗ | - | Fig.1 | |||
| YB11E3-10A | 10A | 큐 | - | Ｗ | - | Fig.1 | |||
전기 개략적 :
기계적 차원 (유닛 : 밀리미터)
| 경우 | A | 비 | Ｃ | Ｄ | Ｅ | Ｆ | Ｇ | Ｈ | 나 | Ｊ | Ｋ | |||||||||||||||
| E1 | 24 | 45 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3*0.8 | |||||||||||||||||
| 허용한도 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ||||||||||||||||
직접적으로 당신의 조사를 우리에게 보내세요
