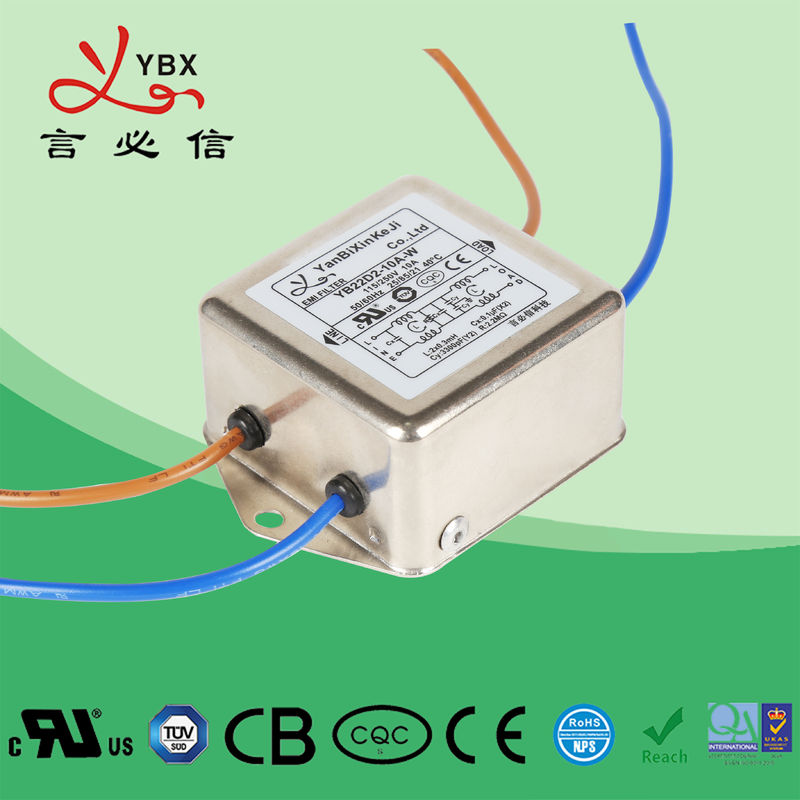

Name: 자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자
Brand: Shenzhen Yanbixin Technology Co., Ltd.
SKU: YB22D2-6A-S
Price: 37.03 USD
Availability: InStock

집 > 제품 > emi emc 여과기 >

자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자

emc 선 여과기

지도된 EMI 필터

원래 장소:

중국

브랜드 이름:

YBX

인증:

cUL, TUV, CQC, CE, ROHS

모델 번호:

YB22D2-6A-S

연락주세요

인용문을 요구하세요

자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자

제품 상세정보

품목:

YB22D2-6A-S

현재:

1A-20A

전압:

125V/250VAC

빈도:

50/60Hz

포장:

판지

MOQ:

50pcs

유형:

EMI 필터

케이스:

금속

지불과 운송 용어

최소 주문 수량

50pcs

가격

협상 가능

포장 세부 사항

56.5*28.5*22.5CM

배달 시간

20-25 일

지불 조건

티 / T는, 패 / C 조

공급 능력

달 Ac 220V 다목적 소음 여과기 당 10000 조각/조각

YBX 신형 단일 단계 필터 안전 플라스틱 하우징 터미널 블록 커버와 함께 EMI/EMC 필터

최상의 가격을 얻으세요

비디오

YB22D1 단일 상 EMI는 전자 기기를 위한 로우 패스 이엠아이 필터를 필터링합니다

최상의 가격을 얻으세요

비디오

YB-D 시리즈 로우 패스 이엠아이 필터 금속 커버 EMC 전력 필터

최상의 가격을 얻으세요

비디오

치과용 장비를 위한 로우 패스 UL 94V 0 AC 소음 EMI EMC 필터

최상의 가격을 얻으세요

연락주세요

+86 18665826908

sales22@yanbixinkeji.com

86-755-27147101

지금 접촉하세요

제품 설명

자료 통신 장비 120V/250VAC를 위한 6A EMI EMC 여과기 소음 수동적인 선 여과기

기술 명세:

품목	동력선 여과기
모형	동력선 여과기 YB-D
전달 함수	저역
포장 유형	지상 산
명목상 중심 주파수	10K-30MHZ
삽입 손실	60~90dB
입력 임피던스	50Ω
정격 전압	115V/250V
정격 현재	1~10A
환경 온도	40°C
온도 편차	25 / 085/21
동작 주파수	50/60HZ
라인-투-라인	1450VDC
배경에 선	2250VDC
최대 누설 현재	최대 250VAC/60HZ 0.8mA
MOQ	50pcs
가격	USD2~9.8/Meter
리드타임	5~20 평일

특징:

-- YB22는 좋은 미분과 일반 형태 묽게함과 더불어 이단식에게 거르기, 디자인했습니다

-- 각종 끝 선택권은 당신이 선정하는 것을 허용합니다

-- 다른 고객의 EMC 시험을 만나는 다양한 부속 및 조합이 있습니다

-- 우수한 미분과 일반 형태 묽게함

전형적인 신청:

1. 전기와 전자 장비

2. 의료 기기

3. 자료 통신 장비

4. 사무 자동화 장비

지명의 규칙:

YB 22 E4 - 10A - Q (R 5)

¦ ¦ ¦ ¦ ¦ ¦

선택 회로 케이스 현재 연결

표로 만들:

모형 아니.

정격 현재
@40°C

끝 Options*

누설 현재 250V/50Hz

전기 개략도

정격 전압 (V)

동작 주파수 (Hz)

YB22E4-1A

1A~4A

<0>

Fig.1

115/250V

50/60Hz

YB22E4-6A

Fig.1

YB22E4-8A

Fig.1

YB22E4-10A

10A

Fig.1

YB22E4-15A

15A

Fig.1

YB22D1-1A

1A~4A

Fig.1

YB22D1-6A

Fig.1

YB22D2-6A

Fig.1

YB22D2-8A

Fig.1

YB22D2-10A

10A

Fig.1

YB22D2-15A

15A

Fig.1

YB22D3-8A

Fig.1

YB22D3-10A

10A

Fig.1

YB22D3-15A

15A

Fig.1

YB22D4-10A

10A

Fig.1

YB22D4-15A

15A

Fig.1

YB22D4-20A

20A

Fig.1

YB22D5-15A

15A

Fig.1

YB22D5-20A

20A

Fig.1

YB22D5-30A

30A

Fig.1

YB22D6-20A

20A

Fig.1

YB22D6-30A

30A

Fig.1

YB22F1-20A

20A

Fig.1

YB22F1-30A

30A

Fig.1

YB22F2-30A

30A

Fig.1

YB22F2-40A

40A

Fig.1

YB22F2-50A

50A

Fig.1

YB22F3-50A

50A

Fig.1

의학 유형은 표로 만들:

모형 아니.

정격 현재
@40°C

끝 선택권

의료 기기

누설 현재 250V/50Hz

전기 개략도

정격 전압 (V)

동작 주파수 (Hz)

YB22E4-1A-x (5)

1A~4A

<5>

Fig.2

115/250V

50/60Hz

YB22E4-6A-x (5)

Fig.2

YB22E4-8A-x (5)

Fig.2

YB22E4-10A-x (5)

10A

Fig.2

YB22E4-15A-x (5)

15A

Fig.2

YB22D1-1A-x (5)

1A~4A

Fig.2

YB22D1-6A-x (5)

Fig.2

YB22D2-6A-x (5)

Fig.2

YB22D2-8A-x (5)

Fig.2

YB22D2-10A-x (5)

10A

Fig.2

YB22D2-15A-x (5)

15A

Fig.2

YB22D3-8A-x (5)

Fig.2

YB22D3-10A-x (5)

10A

Fig.2

YB22D3-15A-x (5)

15A

Fig.2

YB22D4-10A-x (5)

10A

Fig.2

YB22D4-15A-x (5)

15A

Fig.2

YB22D4-20A-x (5)

20A

Fig.2

YB22D5-15A-x (5)

15A

Fig.2

YB22D5-20A-x (5)

20A

Fig.2

YB22D5-30A-x (5)

30A

Fig.2

YB22D6-20A-x (5)

20A

Fig.2

YB22F1-20A-x (5)

20A

Fig.2

YB22F1-30A-x (5)

30A

Fig.2

YB22F2-30A-x (5)

30A

Fig.2

YB22F2-40A-x (5)

40A

Fig.2

YB22F2-50A-x (5)

50A

Fig.2

YB22F3-50A-x (5)

50A

Fig.2

자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자 0 *Q: 6.35x0.8mm S 빠르에: 나사 러그 W: UL1015 18awg

전기 개략도:

자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자 3

Fig.1

자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자 4

FIG. 2

기계적인 차원 (단위: mm)

자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자 5

케이스	E3	E4	D1	D2	D3	D4	D5	F1	F2	F3	F4	포용력

A	32	44.5	51	51	63	63	73	72	98	120	150	±1

B	46	50.5	33	51	51	51	56	65	80	100	105	±1

C	22.5	30	29	21	29	38	44.5	39	41	50	60	±1

D	54	61.5	60	63	75	75	87	75	95	115	120	±0.15

E	62	70.5	68	72	85	85	98	45	50	80	90	±1

F	24	28	20	27	25	27	30	35	50	60	60	±0.5

G	12.5	10.5	10	10	10	15.5	16	22	24	26	35	±0.5

H	4.5	6	4.5	4.5	5	4.5	4.5	4.2	4.2	4*6	4*6	±0.15

I		4.5						4.2*6.2	4.2*6.2	4*6	4*6	±0.15

J								M4/M6	M4/M6	M4/M6	M4/M6

K	6.3*0.8	6.3*0.8	UL 1015년	6.3*0.8	6.3*0.8	6.3*0.8	6.3*0.8	M4	M4	M4	M4	±0.15

L								35	50	60	60	±2

삽입 손실 테이블 (IEC/CISPR No.17를 일치하는 50ohm 체계에서)

일반적인 형태 -------- 차별 형태

1A 3A

자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자 6

6A 8A

자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자 8

10A 20A

자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자 10

30A

자료 통신 장비 AC 회선 잡음 여과기 EMI EMC 120V 250VAC 금속 상자 12
