원래 장소:
중국
브랜드 이름:
YBX
인증:
CQC CE CB TUV ROHSE
모델 번호:
YB22A5-20A-Q
연락주세요

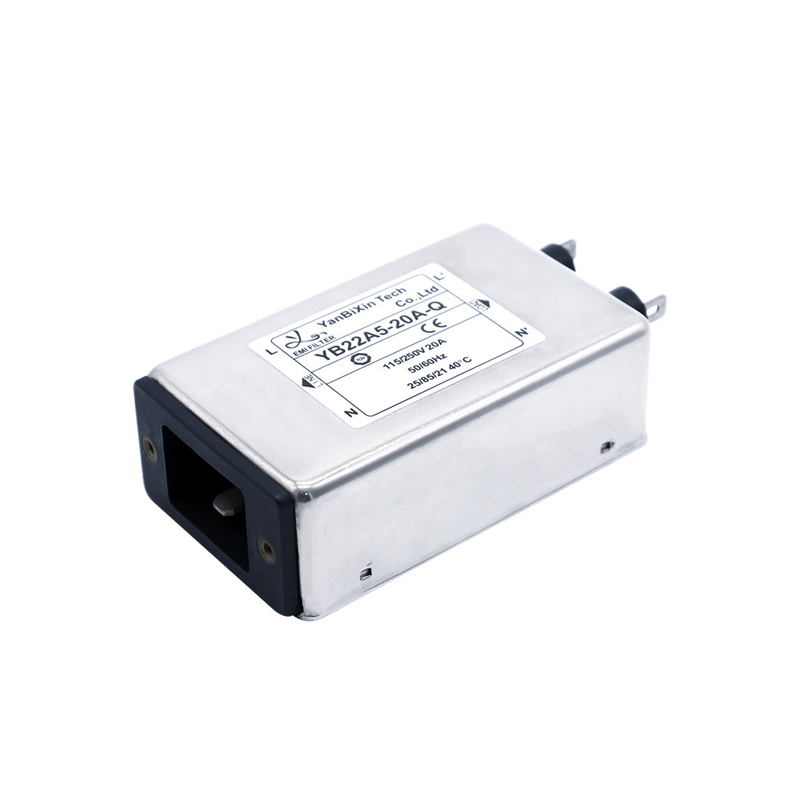

YB22A5-20A-Q IEC 입구 EMI 필터 UL 인증 115V/250V 소켓 타입 메인 필터
우리는 관련 제품의 인증서를 가지고 있습니다, 여러 설치 옵션이 있습니다, 제품은 무료 EMC 진단 테스트를 제공하기 위해 최고의 연구 LABS와 협력하여 사용자 정의 될 수 있습니다
기술 사양:
| 항목 | A5 IEC 입구 필터 |
| 모델 | YB22A5-20A-Q |
| 전송 함수 | 낮은 경로 |
| 패키지 종류 | 표면 마운트 |
| 명목 중심 주파수 | 10K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 저항 | 50Ω |
| 가등전압 | 125VAC 250VAC |
| 가속 전류 | 1A~20A |
| 환경 온도 | 40°C |
| 온도 범위 | 25 / 085 / 21 |
| 작동 주파수 | 50/60Hz |
| 줄과 줄 | 1450VDC |
| 직선에서 지상으로 | 2250VDC |
| 최대 누출 전류 | 115VAC/50HZ 0.3uA 최대 |
| MOQ | 500개 |
| 가격 | USD1~2/미터 |
| 선행 시간 | 5~15 일일 |
특징:
-- 우수한 성능/소형 구조
-- 앞뒤쪽에서 스크루 팅 버전
-- 선택적인 의료 버전 (R5)
-- 빠른 연결 (6.35*0.8mm)
-- IEC 320 소켓을 가진 고성능 및 고 저압 전력 필터
-- (R5) 타입은 안전 면허, 누출 전류 및 높은 히포 테스트에 대한 IEC/EN60601-1의 요구 사항을 준수합니다.
-- 다양한 부품과 조합이 있습니다. 다른 고객의 EMC 테스트를 충족시키기 위해.
-- 고객의 요구에 따라 맞춤형 제품
전형적인 응용 프로그램:
-- 특히 LCD와 PDP TV, 의료용, 일반 전기 기기용으로 설계되었습니다.
-- 의료 장비
-- 시험 및 측정 장비
-- 소형 및 중형 기계 및 가정용 장비
-- 단상 전원 공급 장치, 스위치 모드 전원 공급 장치
임명 규칙:
| YB | 22 | A5 | - | 20A | - | Q |
| | | | | | | | | | | ||
| 단일 단계 | 회로 | 차원 | 전류 | 출력 연결 | ||
| 2222 회로 | A15 | 10A: 10A | Q:fast-on tab 250 | |||
| 15A: 15A | W: 와이어 | |||||
| 20A: 20A | S:솔더 럭 터미널 |
*Q: 6.35x0.8mm의 빠른S: 용접기 4.0x0.8mmW: UL1015 18awg
타블릿:
| 모델 번호 | 가속 전류 @40°C |
터미널 옵션* | 출혈 저항 (선택) | G (선택) | 누출 전류 250V/50Hz | 전기 스케마 | 가등전압 | 작동 주파수 (Hz) | ||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0.8mA |
피그1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | 피그1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | 피그1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | 피그1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | 피그1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | 피그1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | 피그1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | 피그1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | 피그1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | 피그1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | 피그1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | 피그1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | 피그1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | 피그1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | 피그1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | 피그1 | |||
YB22A5-20A-Q IEC 입구 필터 그림:
삽입 손실 표 (IEC/CISPR 제17호에 따라 50ohm 시스템에서)
