원래 장소:
중국
브랜드 이름:
YBX
인증:
cUL, TUV, CQC, CE, ROHS
모델 번호:
YB11A4-3A-Q (R)
연락주세요

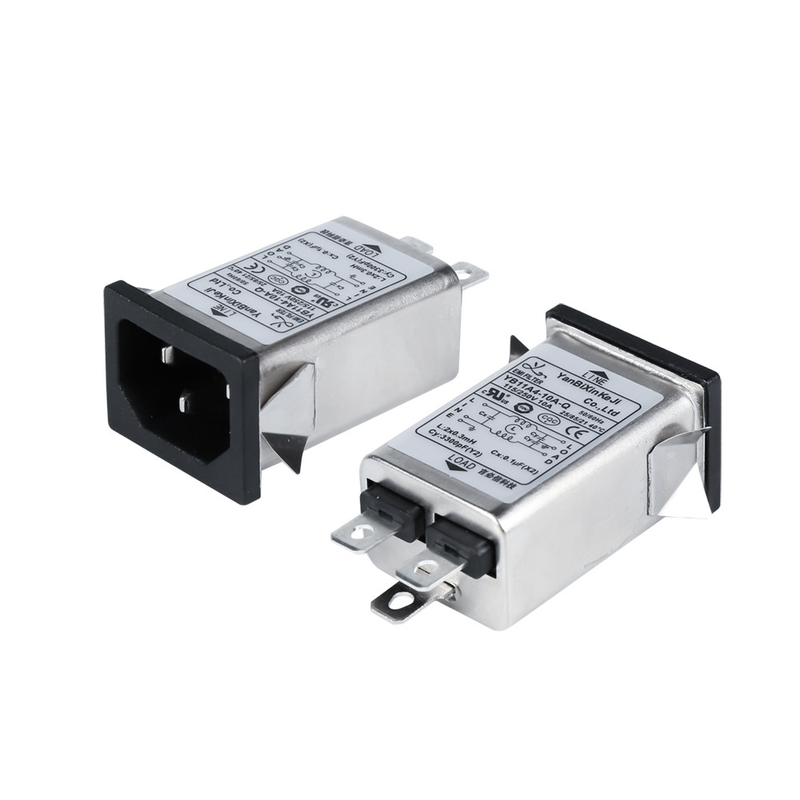

YB11A4-10A-Q 110V/250V는 의학 기구를 위한 EMI 여과기 IEC 인레트 여과기를 연결합니다
IEC 입구 필터(소켓 포함)
EMI 필터 사양:
| 안건 | 에미 파워 필터 |
| 모델 | 에미 파워 필터 YB-A |
| 전달 함수 | 저역 통과 |
| 포장 종류 | 표면 실장 |
| 공칭 중심 주파수 | 10K-30MHz |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 125VAC 250VAC |
| 정격 전류 | 1A 3A 6A 10A |
| 환경 온도 | 40°C |
| 온도 범위 | 25 / 085 / 21 |
| 동작 주파수 | 50/60헤르츠 |
| 라인 투 라인 | 1450VDC |
| 라인 투 그라운드 | 2250VDC |
| 최대 누설 전류 | 최대 115VAC/50HZ 0.3uA |
| MOQ | 500개 |
| 가격 | USD1~2/미터 |
| 리드타임 | 평일 5~15 |
특징:
1. 우수한 성능/컴팩트한 구조
2. 선택적 의료용 버전((R5) 유형)
3. 빠른 연결(6.35*0.8mm), 납땜 또는 와이어
4. IEC 320 소켓을 갖춘 고성능 및 고감쇠 전력 필터
5. (R5) 유형은 IEC/EN60601-1의 안전 간극, 누설 전류 및 고전압 테스트 요구 사항을 준수합니다.
6. 다양한 고객의 EMC 테스트를 충족하는 다양한 부품 및 조합이 있습니다.
일반적인 애플리케이션:
-- LCD 및 PDP TV, 의료용, 일반 전기 제품용으로 특별히 설계되었습니다.
-- 의료 장비
-- 테스트 및 측정 장비
-- 중소형 기계 및 가정용 장비
지명 규칙IEC Inlet Fiter의
| YB | 11 | A4 | - | 10A | - | 큐 |
| | | | | | | | | | | ||
| 단상 | 회로 | 치수 | 현재의 | 출력 연결 | ||
| 11:11 서킷 | A4 | 6A : 6암페어 | Q:빠른 탭 250 | |||
| 8A : 8암페어 | W:와이어 | |||||
| 10A:10 암페어 | S:솔더 러그 단자 |
*Q: 패스트온 6.35x0.8mm에스: 솔더 4.0x0.8mm승: UL1015 18awg
필터 선택 표:
| 부품 번호 | 사례 | 정격 전류(A) | 출력 연결 |
| YB11A4 | A4 | 1 | 패스트온 터미널 |
| YB11A4 | A4 | 삼 | |
| YB11A4 | A4 | 6 | 철사 |
| YB11A4 | A4 | 8 | |
| YB11A4 | A4 | 10 | 솔더 러그 단자 |
표:
| 모델 번호. | 정격 전류 @40°C |
터미널 옵션* |
블리더 저항기 (선택 과목) |
G |
누설 전류 250V/50Hz | 전기 회로도 | 정격전압(V) | 동작 주파수(Hz) | |||||||||||||||||||||||||||||||||||||
| YB11A3-1A | 1A | 큐 | 에스 | 여 | - | - |
<0.8mA |
그림 1 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||
| YB11A3-2A | 2A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-3A | 3A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-4A | 4A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-6A | 6A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-8A | 8A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-10A | 10A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A3-15A | 15A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-1A | 1A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-2A | 2A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-3A | 3A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-4A | 4A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-6A | 6A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-8A | 8A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-10A | 10A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
| YB11A4-15A | 15A | 큐 | 에스 | 여 | - | - | 그림 1 | ||||||||||||||||||||||||||||||||||||||
의료 유형 도표:
| 모델 번호. | 정격 전류 @40°C |
터미널 옵션 | 블리더 저항기](옵션) | 의료 장비 5 |
G |
누설 전류 250V/50Hz | 전기 회로도 |
정격전압(V) | 동작 주파수(Hz) | |||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||
| YB11A3-1A-x(R5) | 1A | 큐 | 에스 | 여 | 1 | 5 | - |
<5μA |
그림 2 |
115/250V |
50/60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11A3-2A-x(R5) | 2A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-3A-x(R5) | 3A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-4A-x(R5) | 4A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-6A-x(R5) | 6A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-8A-x(R5) | 8A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-10A-x(R5) | 10A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A3-15A-X(R5) | 15A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-1A-x(R5) | 1A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-2A-x(R5) | 2A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-3A-x(R5) | 3A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-4A-x(R5) | 4A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-6A-x(R5) | 6A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-8A-x(R5) | 8A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-10A-x(R5) | 10A | 큐 | 에스 | 여 | 1 | 5 | - | 그림 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11A4-15A-X(R5) | 15A | 큐 | 에스 | 여 | 1 | 5 | - |
그림 2 |
||||||||||||||||||||||||||||||||||||||||
전기 개략도:
기계적 치수(단위: mm)
| 사례 | ㅏ | 비 | 씨 | 디 | 이자형 | 에프 | G | 시간 | 나 | 제이 | 케이 | ||||||||||||||
| A3 | 56 | 28.5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6.3*0.8 | |||||||||||||||
| A4 | 56 | 28.5 | 21 | 31 | 24 | 12.7 | 11.8 | 13.5 | 3.2 | 6.3*0.8 | |||||||||||||||
| 공차 | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | ||||||||||||||
삽입 손실 표(IEC/CISPR No.17에 따른 50ohm 시스템에서)
측정 장비
생산이 시작되기 전에 실험실에서 원자재를 테스트하여 품질 기준, 환경 친화성 및 안전성을 충족하는지 확인합니다.염수 분무 시험기, 항온항습 시험기, 압력 시험기는 소스에서 EMI 필터의 품질을 보장하기 위해 사용하는 시험 장비 중 일부입니다.
