원래 장소:
중국
브랜드 이름:
YBX
인증:
cUL, TUV, CQC, CE, ROHS
모델 번호:
YB11C4-10A-Q
연락주세요

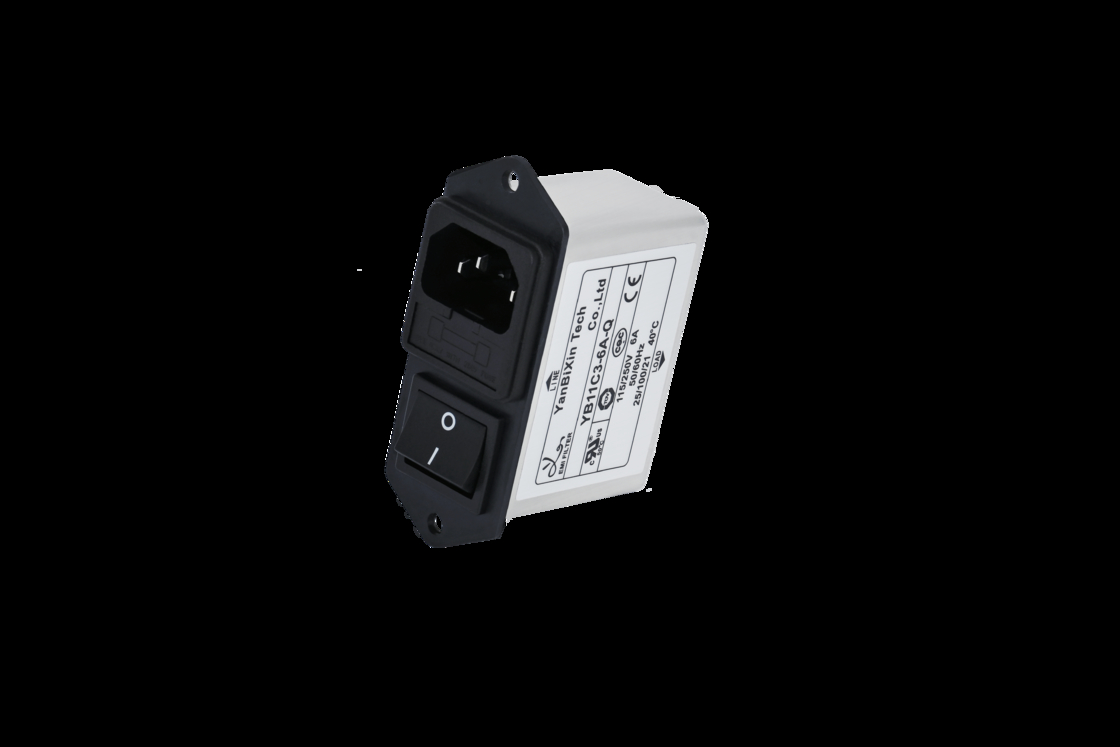

110V/250V AC EMI 필터 10A 전원 입력 모듈 필터 (녹색 스위치 포함)
기술 사양:
| 항목 | EMI 전원 필터 |
| 모델 | EMI 전원 필터 YB-C3 |
| 전송 기능 | 로우 패스 |
| 패키지 유형 | 표면 실장 |
| 공칭 중심 주파수 | 10K-30MHZ |
| 삽입 손실 | 60~90dB |
| 입력 임피던스 | 50Ω |
| 정격 전압 | 125VAC 250VAC |
| 정격 전류 | 1A 3A 6A 8A 10A |
| 환경 온도 | 40°C |
| 온도 범위 | 25 / 085 / 21 |
| 작동 주파수 | 50/60HZ |
| 라인 대 라인 | 1450VDC |
| 라인 대 접지 | 2250VDC |
| 최대 누설 전류 | 115VAC/50HZ 0.3uA 최대 |
| MOQ | 100개 |
| 가격 | USD2~7/미터 |
| 리드 타임 | 5~15 영업일 |
특징:
-- 이 제품은 높은 포화 저항과 우수한 열적 거동을 기반으로 높은 감쇠를 제공합니다.
-- (R5) 유형은 안전 간격, 누설 전류 및 내전압 테스트에 대한 IEC/EN60601-1 요구 사항을 준수합니다.
-- 다양한 고객의 EMC 테스트를 충족하기 위해 다양한 부품 및 조합이 있습니다.
-- 고객 요구 사항에 따라 맞춤형 제품
일반적인 응용 분야:
1. 휴대용 전기 및 전자 장비;
2. 의료 장비;
3. 테스트 및 측정 장비;
4. 중소형 기계 및 가정용 장비
5. 단상 전원 공급 장치, 스위치 모드 전원 공급 장치
명명 규칙IEC 인렛 필터
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| 단상 | 회로 | 치수 | 전류 | 출력 연결 | ||
| 11:11 회로 | C4 | 6A : 6 암페어 | Q: 패스트온 탭 250 | |||
| 8A : 8 암페어 | W: 와이어 | |||||
| 10A : 10 암페어 | S: 솔더 러그 단자 |
*Q: 패스트온 6.35x0.8mmS: 솔더 4.0x0.8mmW: UL1015 18awg
필터 선택 표:
| 부품 번호 | 케이스 | 정격 전류 (A) | 출력 연결 |
| YB11C4 | C4 | 1 | 패스트온 단자 |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | 와이어 |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
솔더 러그 단자 |
전기 회로도:
기계적 치수(단위: mm)
| 케이스 | A | B | C | D | E | F | G | H | I | J | K | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| 공차 | ±1 | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.5 | ±1 | ±0.15 | 46 | |||||||||||||||||
YB11C4-10A-Q EMI 필터:
삽입 손실 표(IEC/CISPR No.17에 따른 50옴 시스템에서)
